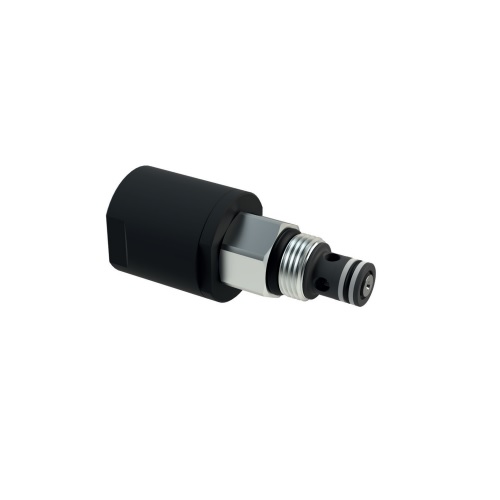

3/4-16UNF - Pneumatski ventil sigurnosti

3/4"-16UNF - Pneumatski ventili se sve češc´e koriste u hidrauličnim krugovima, potpuno eliminišuc´i probleme vezane za upravljanje električnim sistemom. Ovo su nepovratni ventili direktnog dejstva pokretani pneumatskim impulsom. Dostupan u normalno zatvorenoj konfiguraciji (NC), omoguc´ava prolaz tečnosti kada se pilot vod napaja signalom kompresovanog vazduha.Ventili su sa dvostrukim zaptivačem: u odsustvu pilot signala protok je zatvoren u oba smera. Otvaranje ventila takođe omoguc´ava dvosmerni protok. Dizajn kertridža omoguc´ava da se ventil smešta u dvosmerne šupljine dimenzionisane prema standardu SAE08/2 (3/4-16 UNF navoj). Maksimalni radni pritisak je 350 bara, dok je maksimalni pneumatski pilot pritisak 15 bara. Preporučuje se upotreba sa protokom do 40 l/min. Sve komponente ventila su izrađene od čelika visoke čvrstoc´e, a spoljne komponente su zaštic´ene od delovanja korozivnih agenasa cinkovanjem. Umesto toga, pneumatski cilindar je napravljen od aluminijuma i površinski zaštic´en crnom anodizacijom.
